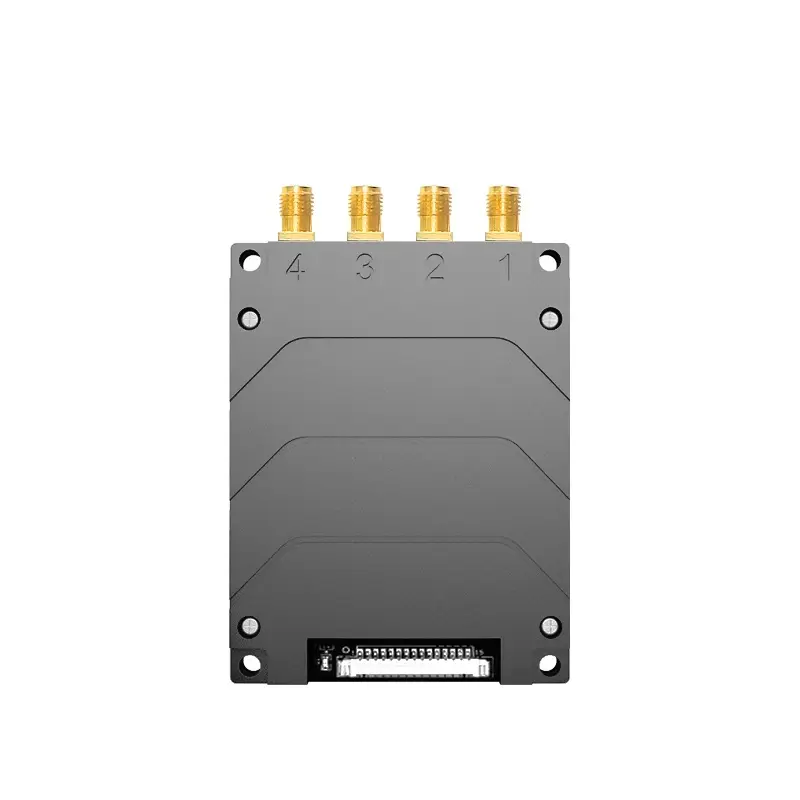

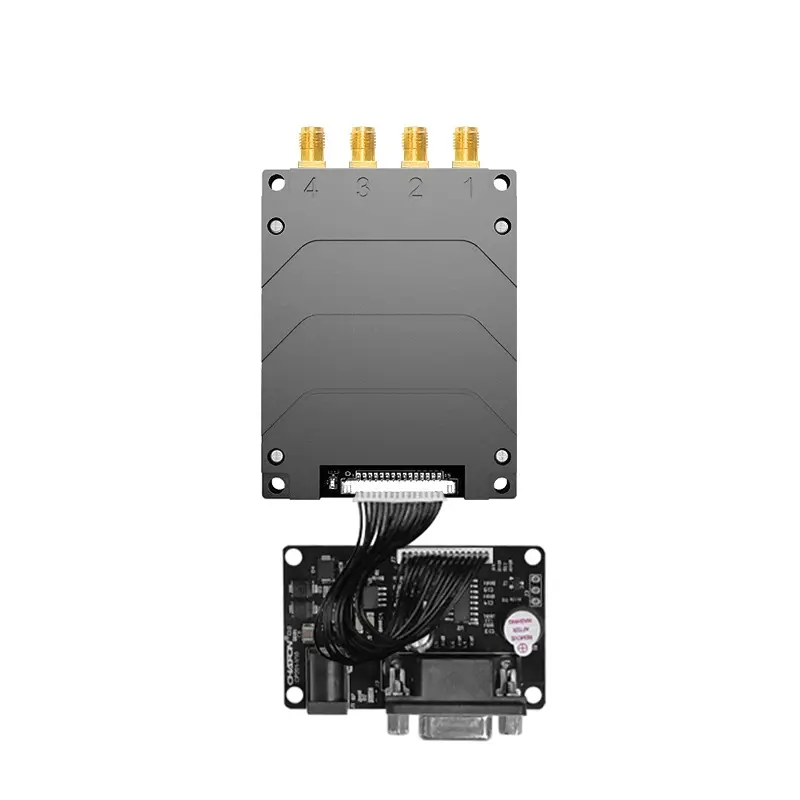

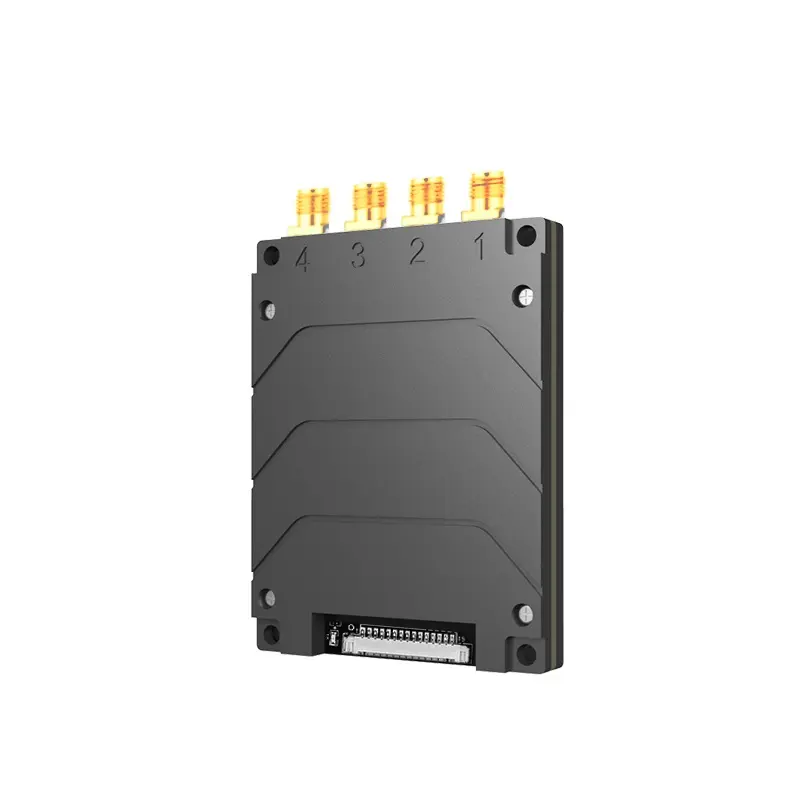

Модуль UHF E710
Технические параметры

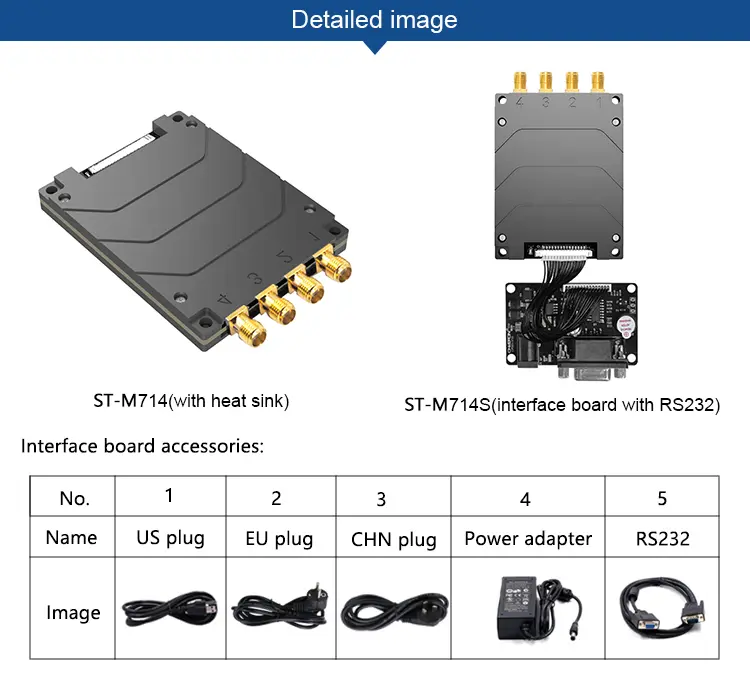

| Модель | ST-M714 |
| Решение для чипов | Чип Impinj E710 |
| Частота | 865~868MHz (EU),902~928MHz (US) |
| Протокол | ISO18000-6C (EPC GEN2) |
| Мощность РЧ | 33 дБм (с возможностью регулировки) |
| Чувствительность приема | ≤-87dBm |
| Скорость инвентаризации | 950 шт/с |
| Режим работы | Режим ответа, режим инвентаризации в реальном времени |
| Расстояние считывания | 0~15 метров (зависит от антенны и метки) |
| Источник питания | 3.3~5V DC |
| Интерфейс | RS232 (уровень TTL 3.3V) |

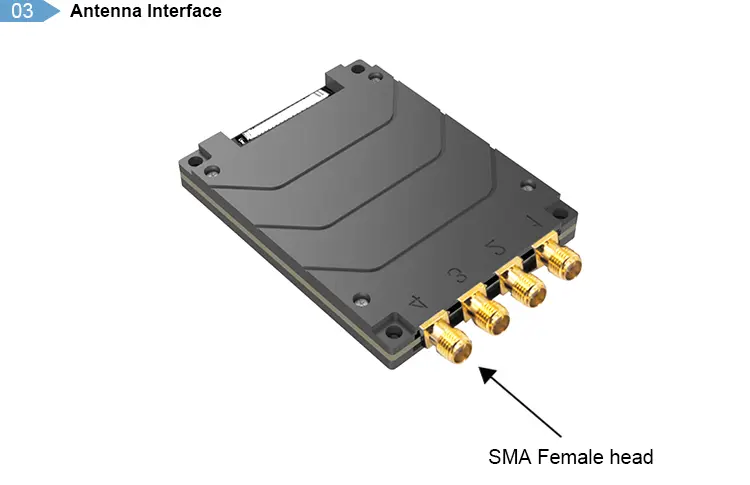

| Антенный порт | 4 SMA женский разъем |
| GPIO | 2 входа и 2 выхода |
| Обновление прошивки | Поддержка |

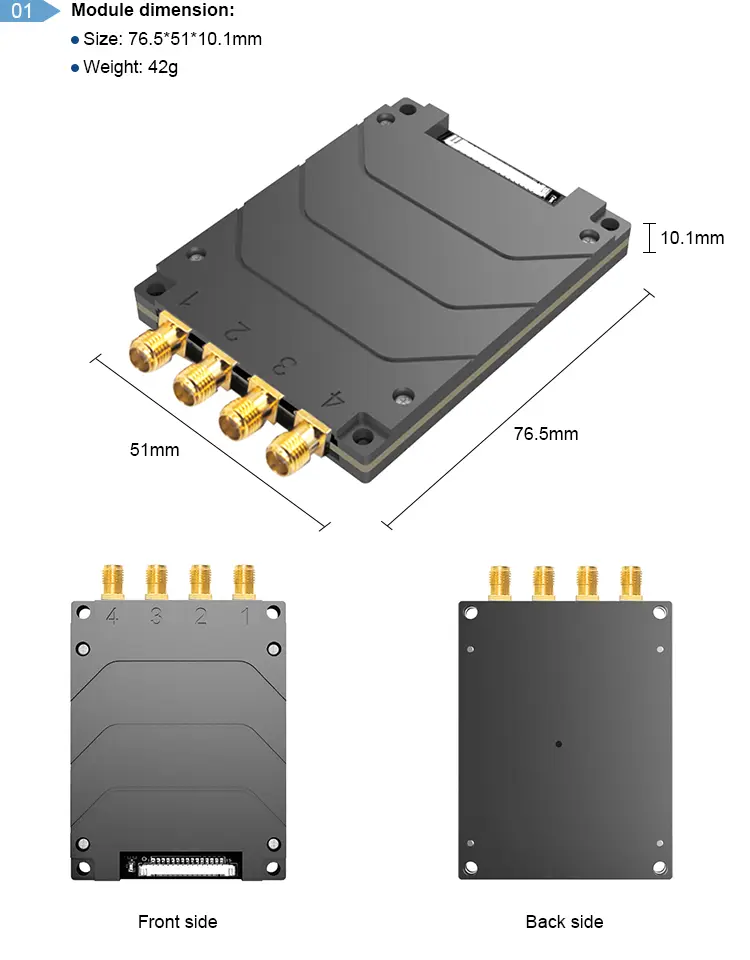

| Размер | 76.5*51*10.1 мм |
| Вес | 42g |
| Рабочая температура | -20~+55℃ |
| Температура хранения | -20~+85℃ |
|

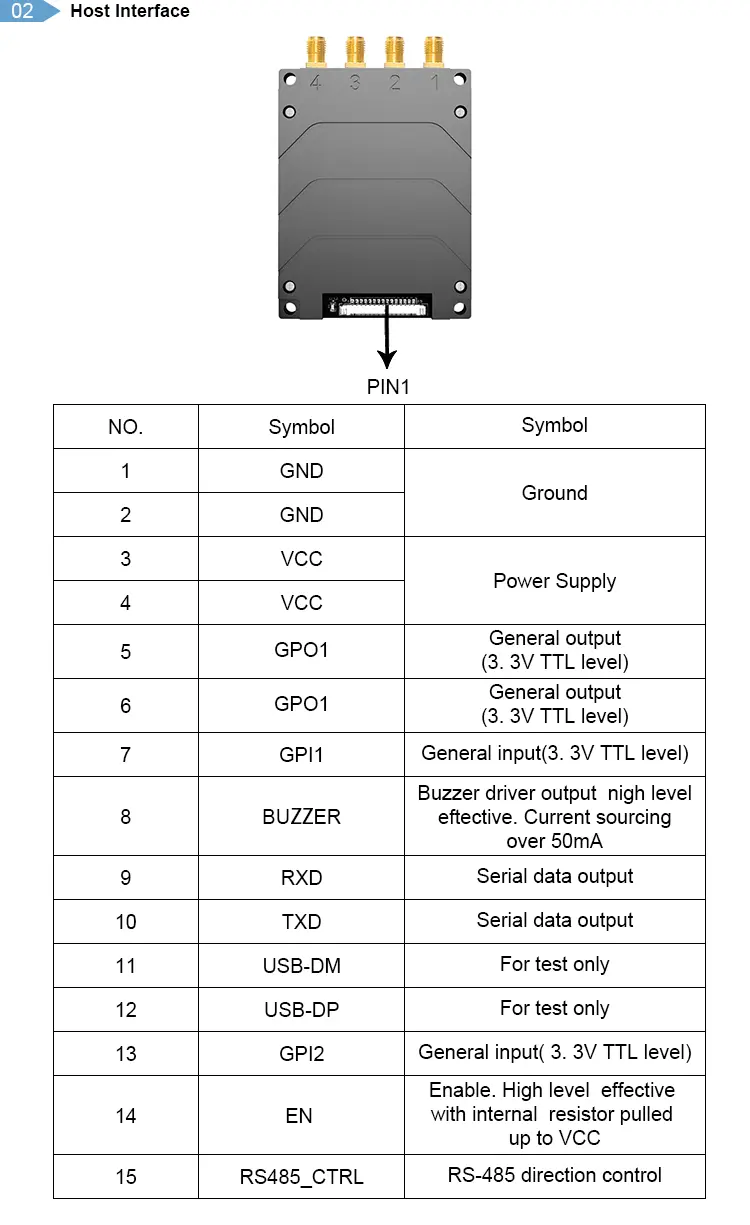

Нет. |
Символ |
Комментарий |
|
1 |
GND |
Заземление |
|
2 |
GND |
|
|
3 |
VCC |
Источник питания |
|
4 |
VCC |
|
|
5 |
GPO1 |
Общий выход (уровень 3,3 В TTL) |
|
6 |
GPO1 |
|
|
7 |
GPI1 |
Общий вход (уровень 3,3 В TTL) |
|
8 |
ЗВУК |
Выход драйвера зуммера, эффективный высокий уровень. Ток источника более 50 мА |
|
9 |
RXD |
Последовательный ввод данных |
|
10 |
TXD |
Выход последовательных данных |
|
11 |
USB-DM |
Только для тестирования |
|
12 |
USB-DP |
|
|
13 |
GPI2 |
Общий вход (уровень 3,3 В TTL) |
|
14 |
EN |
Разрешение. Эффективный высокий уровень с внутренним резистором 10 кОм, подтянутым к VCC |
|
15 |
RS485_CTRL |
Управление направлением по RS-485 |
