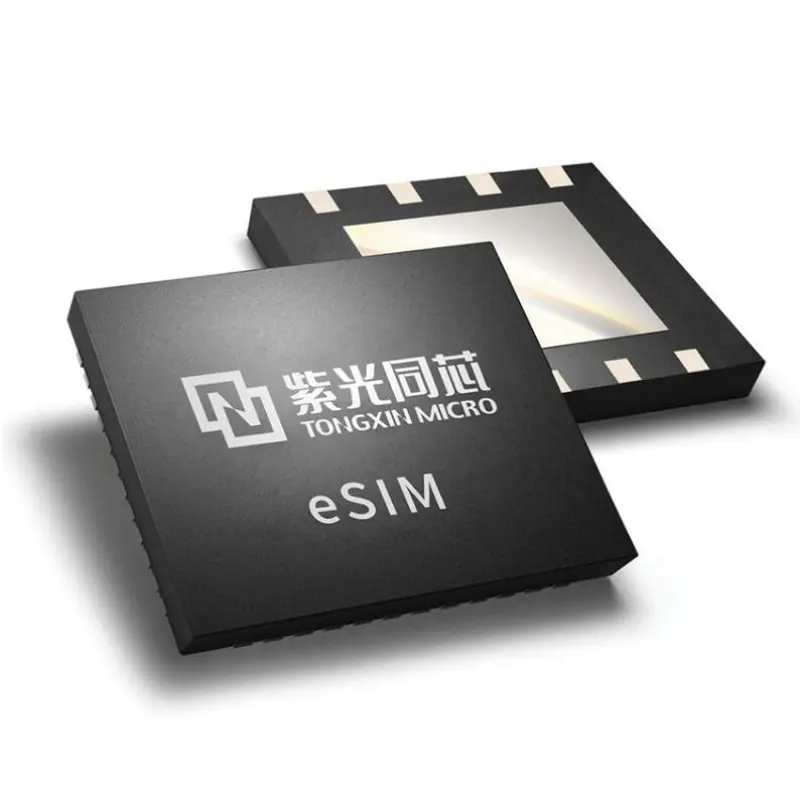

Модуль Микросхем Tongxin Telecom THC228

THC80F228B подходит для применения в картах общего назначения, таких как SIM-карты, карты платного телевидения, кампусные карты, городские карты и т.д.

Этот продукт является первым чипом в Китае, получившим сертификат CC EAL6+.

Применяя передовой мировой производственный процесс, он может похвастаться такими характеристиками, как высокая безопасность, высокая надежность, низкое энергопотребление, множество интерфейсов, большая емкость. Продукт идеально подходит для безопасных платежей, умных часов и умного дома, неуправляемых операций, blockchain, loT и других.

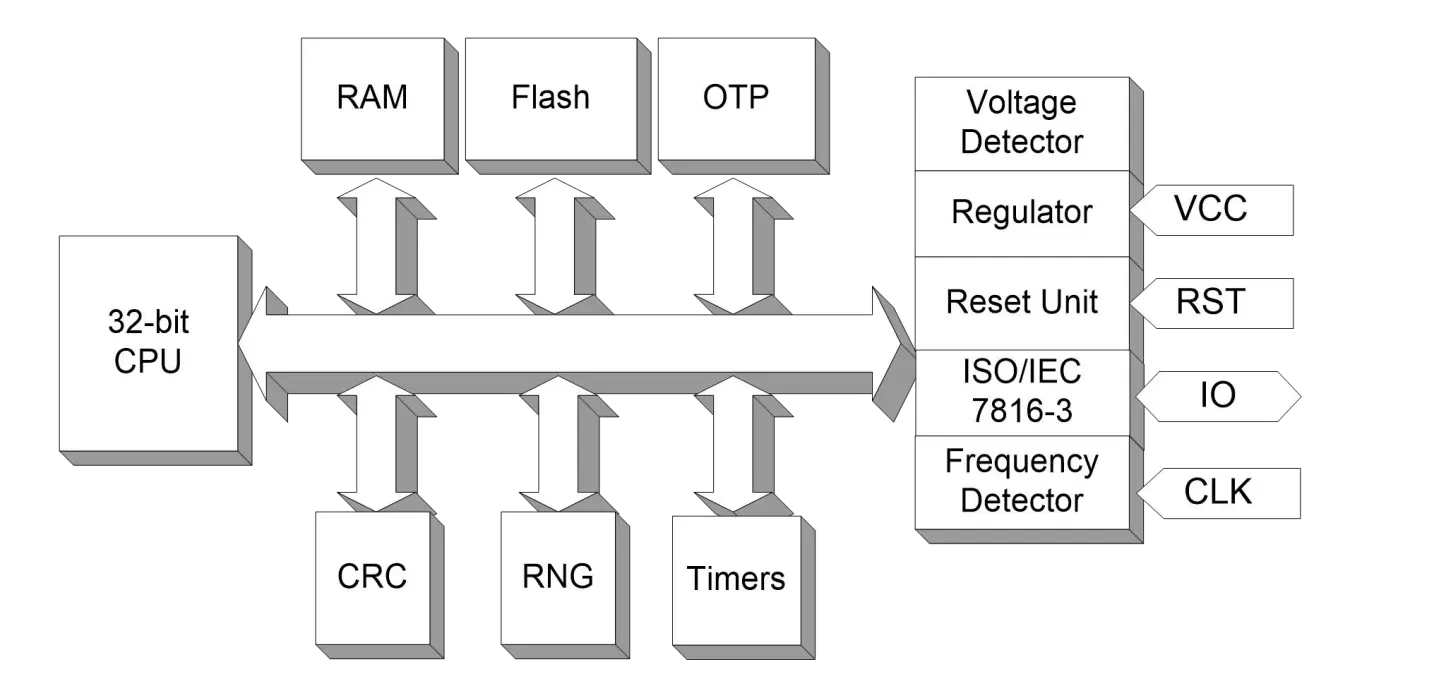

Процессор

√ Высокопроизводительное 32-битное процессорное ядро

√ Little Endian

√ Трехступенчатый конвейер

√ Рабочая синхронизация процессора может быть настроена:

- Внутренняя синхронизация :7.5 МГц/15 МГц/30 МГц(номинальная)

- Внешняя синхронизация: Контактный вход смарт-карты Подача CLK через C3

(ISO/IEC 7816)

Память

FLASH

√ Размер: 228 КБ

√ Размер страницы: 512 байт

√ Операции стирания и программирования: Page Erase, Byte Program и

Consecutive Bytes Program

√ Типовое время: Стирание 2,5 мс/страница, программирование байтов 37 мкс/байт,

Программирование последовательных байтов 5,6 мс/страница

√ Логика битов: 1b после стирания, 0b после программирования, чтобы быть 0b

√ Использование: код и данные

RAM

√ Размер: 5. 5 КБ

OTP

√ OTP пользователя: 224 байта

√ SN: 17 байт

Периферийные устройства

√ CRC: 16-битный CRC-CCITT

√ TRNG: генератор истинных случайных чисел, для безопасных транзакций

√ Таймер: два 16-битных таймера, один ETU таймер

Интерфейсы

√ ISO/IEC 7816 slave интерфейс

√ UART с поддержкой ISO/IEC 7816-3 T=0/T=1 протокола и 11 скоростей передачи данных:

√ F/D = 11H, 12H, 13H, 18H, 91H, 92H, 93H, 94H, 95H, 96H, 97H

√ ISO/IEC 7816 интерфейс DMA

√ ETU таймер для отправки нулевого байта

√ Поддержка стандартов энергопотребления GSM, включая режим остановки часов

Безопасность

√ Скремблирование данных

√ Детекторы высокого/низкого напряжения и высокой/низкой тактовой частоты

√ CLK-фильтр (внешний тактовый генератор ISO/IEC 7816)

√ Детекторы глюков питания

Параметры Работы

√ Эмулятор ULINK2/AK100

√ Целевая плата TMC

√ IDE: Keil uVision3/4

√ Руководство пользователя и инструкция по применению

√ Демонстрационный проект и коды API (Application Program Interface)

√ Программный инструмент UDVG для создания сценария загрузки COS в желаемом пользователем формате

Возможны различные варианты корпусов, например, пластины / модули / карты и т.д.

В списке приведены определения выводов для корпуса платы.
